Produktionen i Malmö kan hantera snabba prototyper och mindre serier flerlagerkort och givetvis enkelsidigt och dubbelsidigt. Våra medarbetare har lång erfarenhet av mönsterkortsproduktion, vilket gör det möjligt med flexibel produktion och speciella lösningar, som aluminiumkort, högfrekvensmaterial, stora antenner och tjock koppar för kraftkort.
Våra mönsterkort sitter i allt från robotar till automation, sensorer, IoT, kommunikation, försvar, flyg, radar, medicinteknik, telecom, fordon, belysning, kraft, offshore.
Våra senaste investeringar i utrustning för direktexponering gör det möjligt att tillverka prototyper med snäva toleranser, µBGA, fine-pitch och lödmaskregistrering som tidigare inte var möjlig.
Impedansanpassning och mätning av impedans är en av flera kompetenser vi besitter och återkopplingen mellan produktion och teknik är snabb, med optimala lösningar för er design.
Nya borrmaskiner och registreringsteknik för borrning av blinda vior ner till 0,15 mm samt ny pläteringsteknik för mycket små genomgående vior är under utveckling.

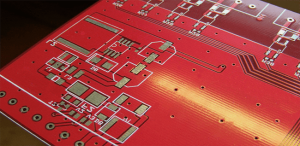

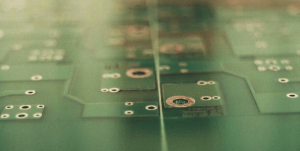

Vår flexibla produktion i Sverige erbjuder alla möjliga speciallösningar med olika färger på lödmask, V-spår, djupstyrd fräsning, extra tjock koppar eller avdragbar mask. Vi tillverkar även i material utan koppar för isolation, paneler, fixturer och jiggar.

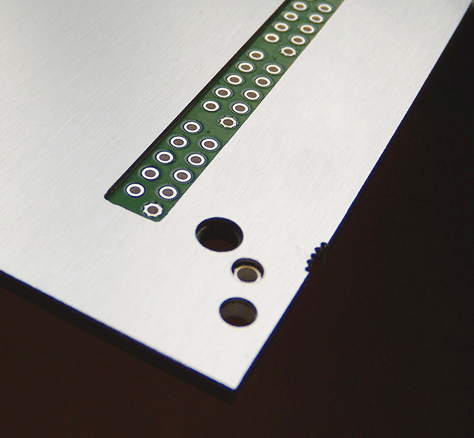

MMAB hjälper dig som kund i utvecklingsarbetet och vår egen produktion i Malmö gör det möjligt att experimentera och hitta nya lösningar. Isolerad baksida, LED-anpassad lödmask, tjock nickelbeläggning, autokatalytisk silver, guld för bondning eller slitstarka ytskikt som rodium, är några exempel på speciella lösningar som gör oss unika.
Vi har även erfarenhet av mycket tunna och stora material, såväl som tjocka material med flera lager tjock koppar för kraftelektronik.
Våra samarbetspartners i Kina kan leverera små som stora serier 1-32 lager i FR-4 och de flesta typer av material för höga temperaturer eller höga frekvenser.
Förutom konventionella mönsterkort finns produktionsresurser för mikrovia, HDI, överpläterade vior, högfrekvensmaterial Flex och Flex-Rigid.
Kort sagt kan vi leverera de flesta typer av mönsterkort.

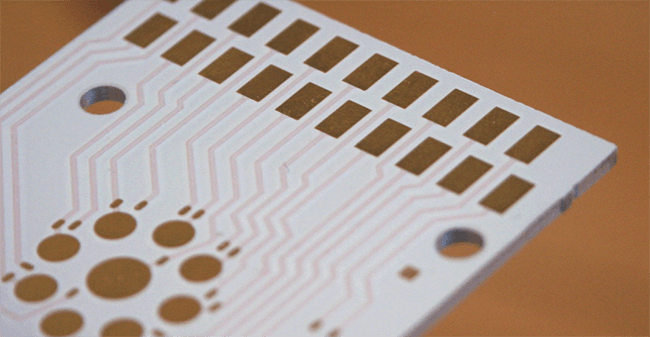

Malmö Mönsterkort är en utvecklingspartner för termiskt ledande mönsterkort som aluminiumsubstrat och mönsterkort för LED. Detta har gett oss ett försprång på marknaden
när det gäller att kostnadseffektivt tillverka metallbaskort i vår svenska fabrik.
Metallbaskort används i applikationer där en stor mängd värmeenergi skall ledas bort, t ex i konstruktioner med högintensiva lysdioder (LED) eller applikationer med hög ström t ex spänningsaggregat, frekvensstyrningar och servostyrningar. Metallbaskort är normalt baserat på aluminium med ett keramiskt isolerande skikt för hög termisk prestanda med god värmekonduktivitet. Det ledande kopparskiktet kan variera i tjocklek från 12 μm till 210μm.
För LED-belysning med lägre värmeutveckling finns alternativa material i FR-4 samt termiskt ledande CEM-3. Vi har god erfarenhet av vita lacker som ger jämn och god ljusåtergivning med repeterbar färgtemperatur även efter lödprocesser.
För höga frekvenser och förlopp har vi material med låga förluster och låg samt stabil dielektricitetskonstant. Unikt för MMAB är vår tillverkning av mycket stora antenner i FR-4 samt mönster för radomer.
Isola, Rogers, Shengyi, ITEQ för att nämna några tillverkare har tagit fram FR4-lika material, termoset material med och utan keramiska fillers samt PTFE-material för mikrovåg. Vi guidar er i materialval och vilka möjligheter som finns med standard FR-4. Rogers RO4350, 4830 och Isola FR408, Astra MT77 är några av materialen vi ofta har på lager för snabb leverans. Vi tillverkar såväl enkelsidiga, dubbelsidiga som flerlagerkonstruktioner med speciella bondark eller blanduppbyggnad med FR-4. Vi har produktionsresurser för impedansmätning, silverplätering, stegplätering osv.
Unikt för vår produktion i Malmö är tillverkning av antenner upp till 3000 mm i längd samt antennsegment i 0,1 mm materialtjocklek.
Vi har lång erfarenhet och kunskap när det gäller tillverkning av PCB-antenner och mönsterkort för radomer. Vår produktionsutrustning vid vår fabrik i Sverige är unik
och vi klarar att tillverka antenner och mönsterkort för radomer upp till 3000 mm
i längd på styva eller flexibla laminat.
